PPC型气箱式脉冲袋式除尘器的整体设计

 PPC型气箱式脉冲袋式除尘器是现在的高效除尘设备的一种,也是目前比较符合用户使用的产品,在它的多种优点下,使用的范围也在不断的增加,而我们在产品的设计上进行改进,在一些特殊环境下,也能达到高效的除尘净化效果,并且在投入市场以后,受到了广大用户的一致好评。

PPC 型气箱式脉冲袋式除尘器是现在市场上应用比较广泛的一种新型高效的脉冲除尘器,它的特点就是在拥有了大多数脉冲设备的性能,另外具备了可靠性及高效的设计性能,对于在浓度较高的烟尘气体处理上有很大的功效,同时配套零部件也是严格筛选的,整体的使用效果及性能有所提升。

PPC型气箱式脉冲袋式除尘器的整体设计:

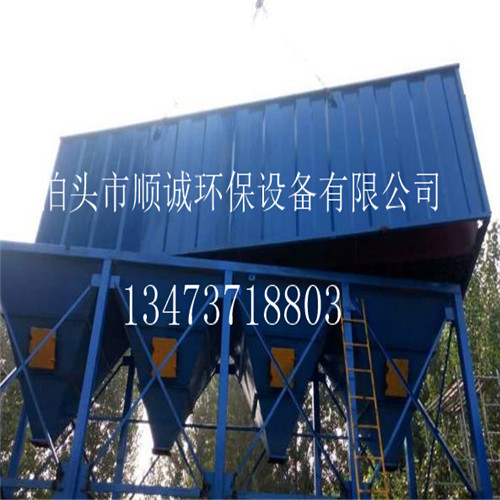

1、本体:它由上箱体、中箱体、灰斗组件、检修门、支架等组成对于本体,我们在设计上以*不利的荷载组合进行强度设计;采用q235a板材制作。

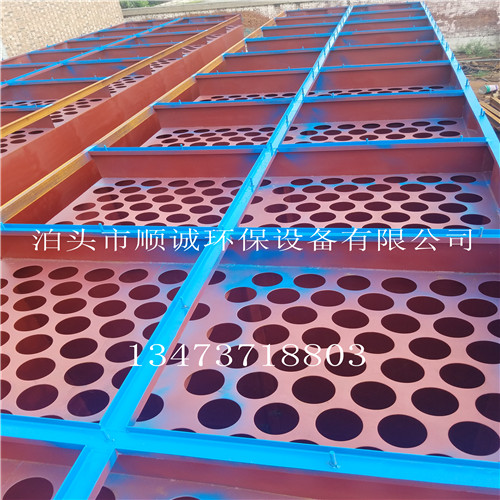

2、收尘、过滤系统:主要由滤袋、袋笼、花板组件、进风分配系统组成。

3、喷吹清灰、卸灰系统:主要由储气包(含油水分离器、调压装置)、电磁脉冲阀、喷吹管组件和离线阀、螺旋输送机及星型卸灰阀等组成。

4、滤袋采用φ133mm标准规格,材质采用三防针刺毡。

5、除尘器采用外滤式,除尘器的滤袋利用弹簧涨圈与花板联接,形成了干净空气与含尘气体的分离。

6、在清灰时由plc控制脉冲控制仪发出脉冲信号给电磁脉冲阀,通过喷吹管喷出压缩空气,使滤袋径向变形抖落灰尘。

7、除尘器顶部设检修门,用于检修和换袋(除尘器的维、检修、换袋工作仅需在机外就可执行,不必进入除尘器内部)。

8、除尘器配置进风分配系统及滤袋固定框,有效地使进入除尘器的含尘气体均匀地分布到每个滤袋,滤袋固定框的使用,有效地防止了清灰过程中滤袋间的碰撞和磨擦,有利于滤袋使用寿命的延长。

9、PPC 型气箱式脉冲袋式除尘器进风口配置进风口手动调节阀,它的关闭能保证除尘器单个仓室的离线,实现了在除尘器正常工作状态时对单个仓室的检修维护。

10、除尘器配置仓壁振动装置,能有效地破拱,保证了除尘器灰斗卸灰的顺利进行。

11)除尘器控制系统采用plc。整个除尘器控制系统采用plc进行自动控制。除尘器电控柜采用双层密封门结构,防尘、防水、防小动物。

从产品的整体设计来看,PPC 型气箱式脉冲袋式除尘器采用防静电除尘器布袋,这种除尘滤袋的使用能够避免在摩擦下燃烧,所以安全性能特高,该设备综合分室反吹和喷吹脉冲清灰各类袋式收尘器优点,克服了分室反吹清灰强度不够,喷吹脉冲清灰和过滤同时进行的缺点,因此扩大了应用范围,由于该系列产品的特点及结构,所以提高了除尘效率,延长了除尘滤袋的使用寿命。在这样一系列的优点下,此设备也被更多的用户认可,而且用户反馈的使用效果也不错,这也是我们所愿意看到的和我们想得到的结果。​
